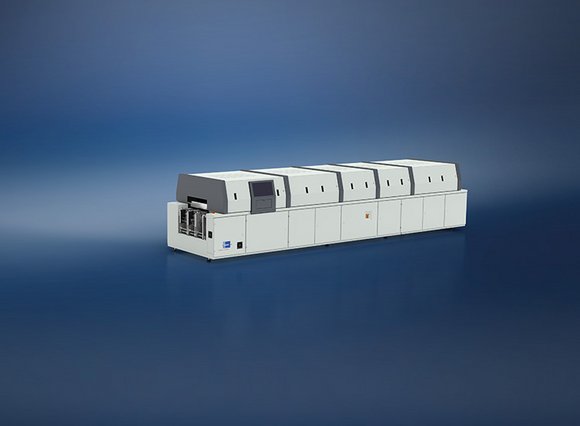

Die neu entwickelte Vision TripleX überzeugt durch ihre Prozessvielfalt sowie die Möglichkeit, sichere Lötprozesse auch für komplexere Boards oder Baugruppen mit hohen thermischen Massen zu realisieren. Sie basiert auf dem bereits seit vielen Jahren fest im Markt etablierten Konvektionslötsystem VisionXP+ Vac von Rehm Thermal System, in dessen Vakuumkammer für die TripleX ein unterstützender Kondensationsschritt für das homogene Aufheizen auf Peaktemperatur möglich ist. So kann die Erhitzung über die Liquidustemperatur des Lotes durch Konvektion oder Kondensation (Dampfphase) erfolgen und nach Wunsch die technologischen Vorteile des Dampfphasenlötens mitgenutzt werden.
Effiziente Erwärmung hoher thermischer Massen
Ein Vorteil des Dampfphasenlötens liegt in der effizienten Erwärmung hoher thermischer Massen. Dies geschieht durch den hohen Wärmeübertrag beim Phasenübergang des PFPE-Mediums (Perfluorpolyether) Galden®, aus dem auch eine hohe Temperaturhomogenität über die Leiterplatte hinweg resultiert. Die maximal mögliche Temperatur der Baugruppe ist durch den Siedepunkt des verwendeten Mediums begrenzt. So können die teils sehr empfindlichen Bauteile nicht überhitzt werden, was die Ausfallrate im Vergleich zu anderen Verfahren deutlich minimiert. Das Medium ist inert und somit kann eine Oxidation der Baugruppe auch während des Kondensationsschrittes vermieden werden. All diese Vorteile des Kondensationslötens eröffnen – auch bei zunehmender Komplexität der zu lötenden Baugruppen und bei Baugruppen mit hohen thermischen Massen – mit der Vision TripleX vielfältige Möglichkeiten zur sicheren Prozessgestaltung.
Höhere Flexibilität bei Profilierung
Neben den Vorteilen des Dampfphasenlötens überzeugt die Vision TripleX auch mit den Vorteilen einer „normalen“ Konvektionslötanlage, wie der VisionXP+ Vac. Der hohe Durchsatz bei den Konvektionslötsystemen ermöglicht eine High-Volume-Produktion. Zudem kann durch die zonengenaue Kontrolle der Temperatur eine hohe Flexibilität bei der Profilierung erreicht werden. Bei Maximaltemperaturen von bis zu 300 °C kann zudem eine Vielzahl von Loten verwendet werden.
Mit der TripleX werden die vielfältigen Vorteile beider Lötprozesse verbunden. Die flexible Wahl der Betriebsmodi erlaubt es, sowohl komplexe Baugruppen mit Unterstützung des Kondensationsschrittes sicher löten zu können als auch Standardprodukte in hoher Stückzahl zu produzieren.
